Sur les lieux de navigation la mise en marche de son bateau et surtout la sortie de l'eau sont souvent difficiles. Le circuit proposé permet par l'action d'un simple aimant sur un ILS (situé sous le pont par exemple) la mise en marche et l'arrêt du bateau.

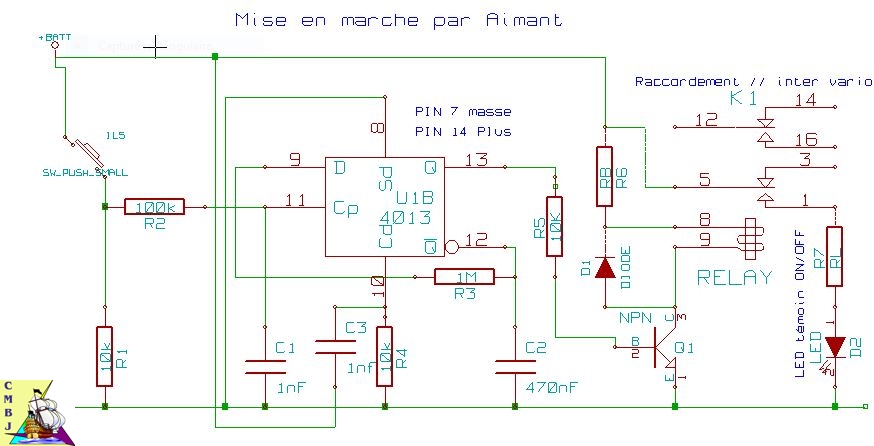

Cette action se réalise par l'intermédiaire d'un chips CD4013 (double bascule type D) qui commande un relais possédant 2 contacts R/T.
Le premier groupe de contacts est câblé en parallèle sur l'interrupteur du variateur donc sans modification pour ce dernier. Le deuxième groupe de contacts permet de vérifier la mise sous tension ou l'arrêt grâce à la commande des feux de navigation par exemple.
Egalement l'avantage d'utiliser un relais qui donne des contacts secs est de garder la fonction manuelle de l'interrupteur valide, même en cas de panne du circuit, ce qui ne serait pas le cas d'une commande par transistor.
L'idée et l'adaptation du schéma vient d'un site de nos amis du ferroviaire www.ptitrain.com.Suite aux tests le fonctionnement est correct pour une tension de 6volts à 12volts, tensions que l'on retrouvent en général pour les batteries équipants nos bateaux.
Les parasites qui pourraient perturber le bon fonctionnement sont filtrer efficacement par la cellule constituée par R1,R2 et C1.
Aucun démarage intempestif n'a été constaté à la mise sous tension grâce à la cellule R3/C2.
A noter:
Le relais prévu possède une bobine fonctionnant sous 6 volts donc pour cette tension la résistance R6 est à remplacer par un strap.
Par exemple, pour une utilisation sous 12volts il faudrait prévoir : R= 6/0,033 = 180 Ohms. (R=U/I) ( 6 volts à chuter ; consommation du relais 33mA)
Utiliser le même procédé pour le calcule de R7 en fonction des led utilisées.
Liste des composants:
| Désignation |
Valeur |
Quantité |
Référence |
Divers |
| Circuit intégré |
CD4013 |
1 |
|
|
| Résistances 1/4 watt 5% |
10 K |
3 |
|
|
| |
100 k |
1 |
|
|
| |
1 MΩ |
1 |
|
|
| |
RB et RL |
|
|
suivant calcul |
| Condensateur |
1 nF |
2 |
|
|
| |
470nF |
1 |
|
|
| Transistor |
bc547c |
1 |
|
|
| Diode |
1n4007 |
1 |
|
ou 4002,4004 |
| Relais 2xO/F |
|
1 |
30.22S-6 |
Finder |
| ILS |
|
1 |
06109 |
(Gotronic) |

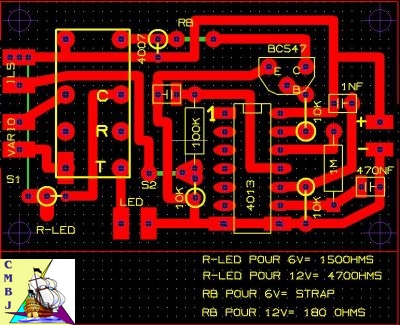

Proposition de circuit imprimé réalisé avec TCI.
Le circuit imprimé est fortement grossi pour la compréhension. La taille réelle du CI est de 60x31mm.
Ne pas oublier S1 et S2, pour RB voir texte.

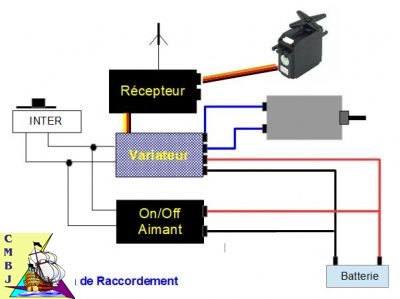

Schéma de Raccordement de la carte:
Comme le variateur le carte est alimentée directement depuis la batterie. En cas d'arrêt prolongé (comme pour le variateur) ne pas oublier de déconnecter la batterie;

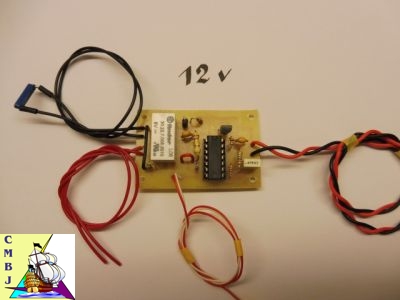

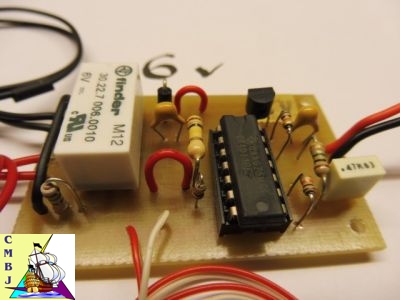

Photo de la réalisation : (Cliquez pour agrandir.)

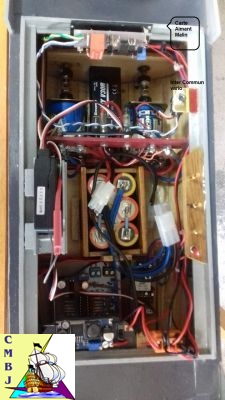

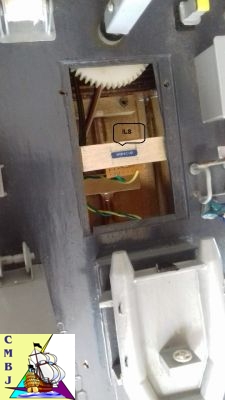

Mise en place des éléments :
