Ce montage est réalisé à partir d'un descriptif trouvé sur internet avec toutefois une modification apportée en ce qui concerne la sortie utilisation. Un relais est ajouté sur la sortie prévue initialement en transistor saturé. Bien que cela soit un peu plus encombrant la sortie se trouve bien plus sécurisée car les contacts d'un relais supportent plus d'écarts qu'un transistor.
La carte est télé alimentée par le récepteur.
Le relais fourni un contact sec ( sans alimentation) ouverture/fermeture. Le groupe de contact du relais devra donc être monté en coupure de l'alimentation de l'utilisation de préférence en O/F du plus (+).

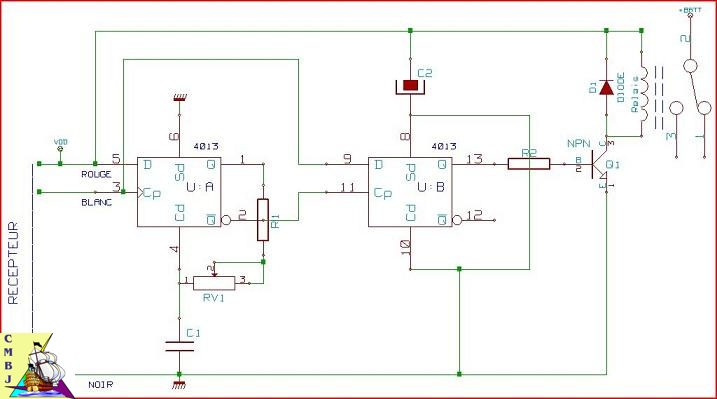

Schéma électrique
En cas de réalisation sur carte d'essais ne pas oublier la connexion des pattes VDD et VSS.
Liste des composants
|
R1 |
Résistance |
50KΩ |
| R2 | Résistance | 1KΩ |
| P1 | Potentiomètre ajustable monotour | 100KΩ |
| C1 | Condensateur polyester métal | 22nF 63v |
| C2 | Condensateur Chimique | 220µF 25v |
| D1 | Diode | 1N4004 |
| T1 | Transistor | 2N2219 |
| IC1 | Circuit intégré | HEF4013 |
| CO | Bornier 2 ou 3 plots | |
| REL | Relais Finder série 32 1 O/F ou Finder 30.22S | 6 volts |

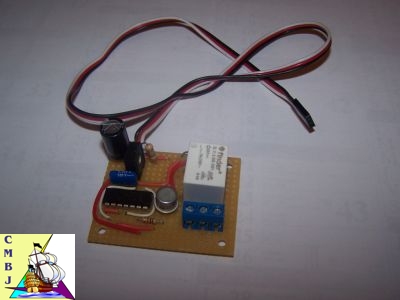

Photo de la réalisation d'essais
Voici la photo de la réalisation du montage sur une carte d'essais. Avant la réalisation du circuit imprimé une vérification du fonctionnement a été faite.
Le circuit fonctionne bien, ne pas oublier de régler la sensibilité de déclenchement avec le potentiomètre P1.

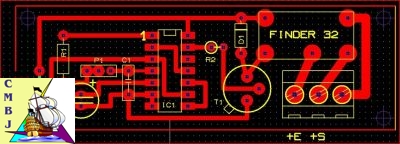

Circuit imprimé.
Voici en Zoom une proposition de circuit imprimé réalisé avec TCI4®.

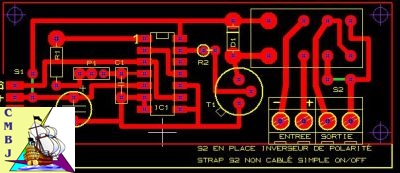

Un deuxième montage plus universel peut être réalisé à partir de la même électronique par remplacement du relais 1 O/F par un 2 O/F. Dans ce cas par la mise en place d'un strap ou non le circuit peut se comporter comme un interrupteur ou comme un inverseur de polarité.
Cette deuxième possibilité permet par exemple une commande dans les deux sens d'un moteur activant un mobile muni de fins de course.

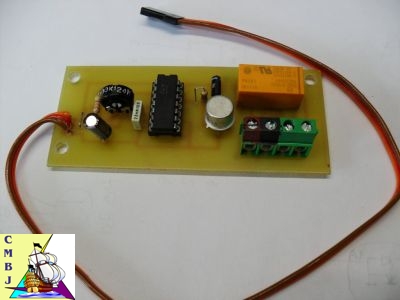

J'utilise cette carte pour la commande de l'ouverture du panneau arrière du TCD Ouragan.
