remorqueur ABEILLE PIRIAC

Constructeur:

 Bernard CAILLON

 remorqueur abeille Piriac de bernard CAILLON

Description:

Ce remorqueur de port fut construit en 1992 par les chantiers de la Garonne de Bordeaux sous le nom Abeille N°8 et mis en service au port du Havre. En 1992 il fut rebaptisé Abeille Piriac et navigua au port de ST Nazaire. En 2009 il changea encore de nom pour s’appeler VB Piriac et prit du service au port de Brest.

:

Original

  • Caractéristiques
  • Longueur de 33 mètres
  • Largeur de 9,30 mètres
  • Propulsion : 2 moteurs AGO  770 Kw qui entrainent 2 propulseurs Voith Schneider
  •  câble de remorque de 250 mètres de diamètre 42 mm
  •  force de traction de 32 tonnes

Modèle réduit

  • Caractéristiques
  • l’échelle 1/3

  •  Construction bois

  •  Longueur :1 mètre

  • Largeur : 0,28 mètre

  • Poids : environ 15 Kg

  • Propulsion : 2 moteurs type poisons 4000Tr/mn sous 6 volts entrainant après réduction à 700 Tr/mn deux propulseurs Voith Scheider de fabrication personnelle.
  • Fonctionnalités : éclairage, motorisation du treuil AR et des poupées AR.

REPORTAGE  CONSTRUCTION

Après avoir construit les 2 propulseurs Voith Schneider, il me fallait trouver un modèle réduit qui a ce type de propulsion pour les installer. Un modéliste chevronné (Michel Lelievre) m’a fait parvenir plusieurs plans de remorqueurs de port qui utilisent des Voith. Mon choix c’est fait sur le Piriac, remorqueur de port basé à Brest.

Je remercie Michel LeLievre et la personne dont le pseudo est Xtian pour les plans et le reportage photos qui sans celles-ci il aurait été difficile de réaliser ce modèle.

 remorqueur abeille Piriac de bernard CAILLON

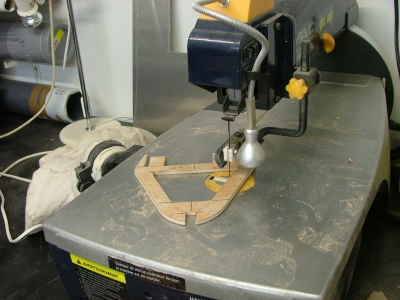

                                  Découpe des couples en CPT de 5 mm

 remorqueur abeille Piriac de bernard CAILLON

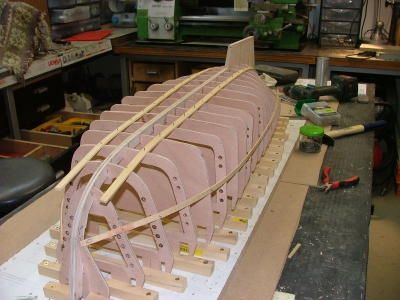

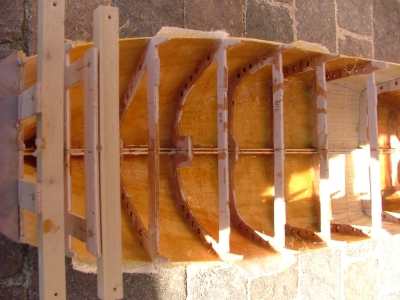

Positionnement de la quille et des couples ceux-ci fixés sur un chantier a l’aide de tasseaux

 remorqueur abeille Piriac de bernard CAILLON remorqueur abeille Piriac de bernard CAILLON

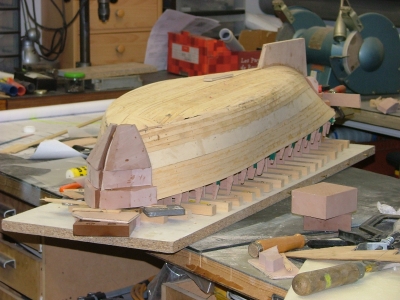

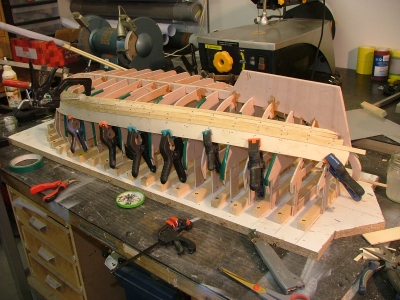

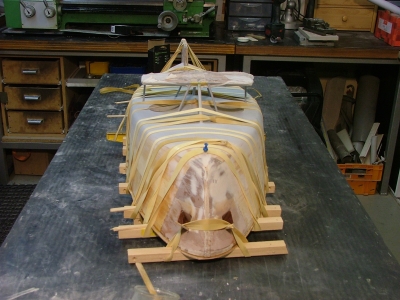

Pose du bordé en baguettes de Samba de 3mm et du bloc AV en résine polyuréthane, à noter qu’un couple sur deux sera déposé,

ils sont protégés avec de l’adhésif vert et ne sont là que pour avoir une coque la mieux formée possible.

 remorqueur abeille Piriac de bernard CAILLON

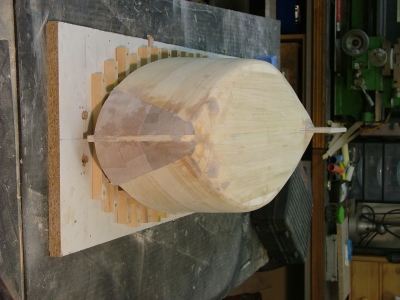

                                                         Façonnage du bloc AV

 remorqueur abeille Piriac de bernard CAILLON

                                              Résinage et fibre de verre à l’intérieur

 remorqueur abeille Piriac de bernard CAILLON

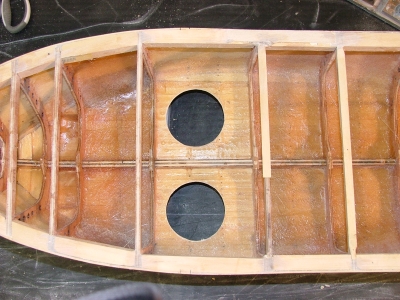

                                     Perçage de la coque pour passage des Voith

 remorqueur abeille Piriac de bernard CAILLON

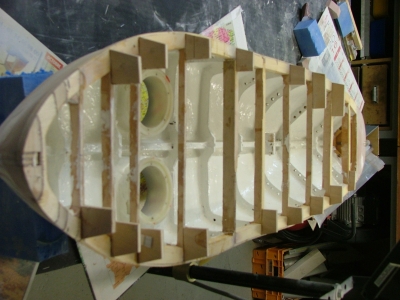

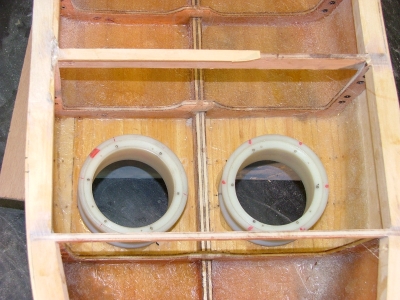

                                        Collage des sommiers pour la fixation des Voith

 remorqueur abeille Piriac de bernard CAILLON

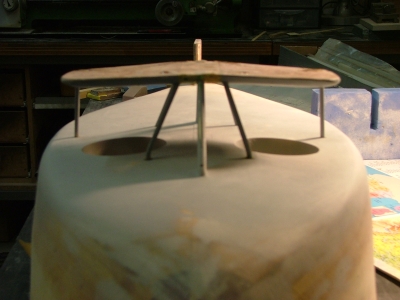

                                                  Gabarits pour le positionnement de la sole

 remorqueur abeille Piriac de bernard CAILLON

                                                             Sole avec ses supports

 remorqueur abeille Piriac de bernard CAILLON

                                              Pose définitive et collage de la sole

 remorqueur abeille Piriac de bernard CAILLON

                                              Passage au gel cot l’intérieur de la coque

 remorqueur abeille Piriac de bernard CAILLON

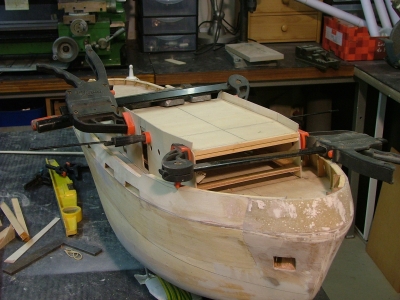

          Collage du pont a la colle époxy, Coque à l’envers pour que la colle reste bien en place

 remorqueur abeille Piriac de bernard CAILLON   remorqueur abeille Piriac de bernard CAILLON

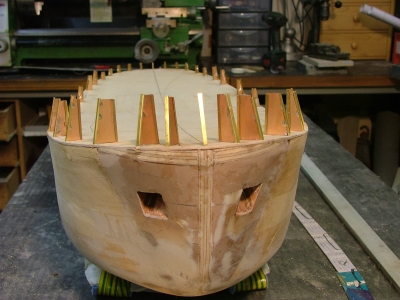

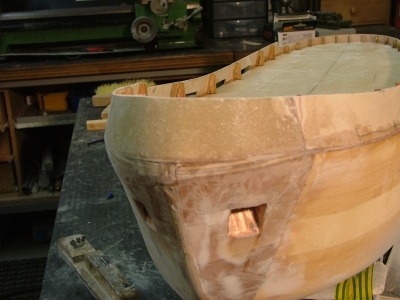

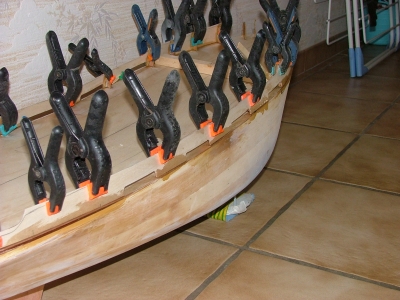

                                   Jambettes réalisées à l’aide de plaques époxy et U en laiton                                  Collage du pavois sur les jambettes

 remorqueur abeille Piriac de bernard CAILLON remorqueur abeille Piriac de bernard CAILLON

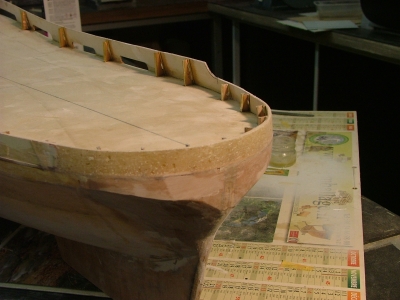

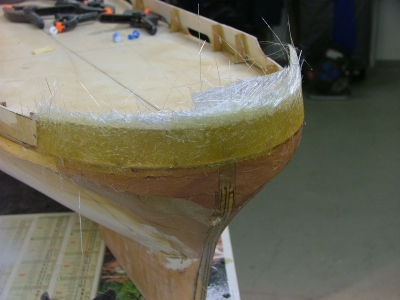

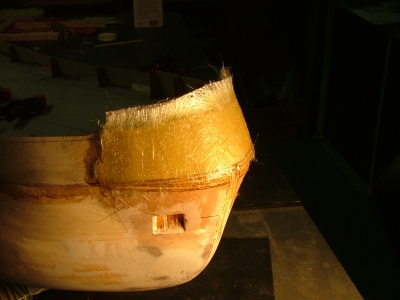

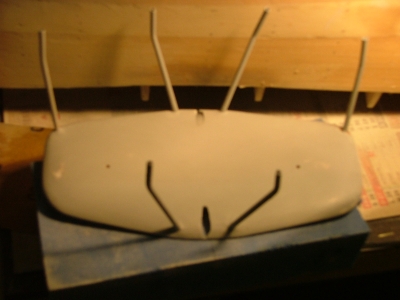

                      Réalisation du pavois avant et arrière en fibre de verre et résine plus facile pour la mise en forme

 remorqueur abeille Piriac de bernard CAILLON  remorqueur abeille Piriac de bernard CAILLON

                                                                                                Après façonnage

 remorqueur abeille Piriac de bernard CAILLON

                                                 Début de réalisation du château

 remorqueur abeille Piriac de bernard CAILLON remorqueur abeille Piriac de bernard CAILLON

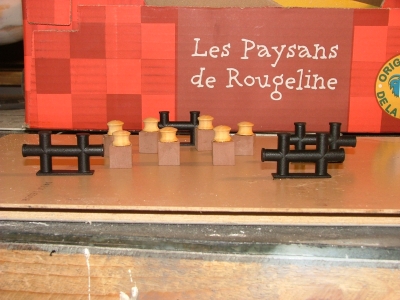

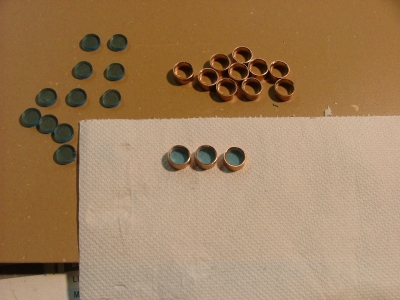

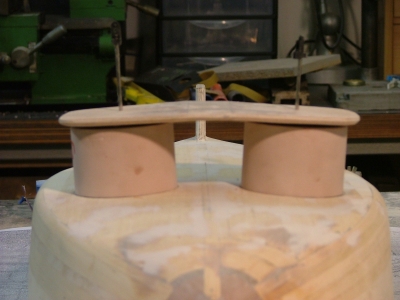

Accastillage (tube laiton et résine)                                                                                 Hublots (tube cuivre et plexi)

 remorqueur abeille Piriac de bernard CAILLON  remorqueur abeille Piriac de bernard CAILLON

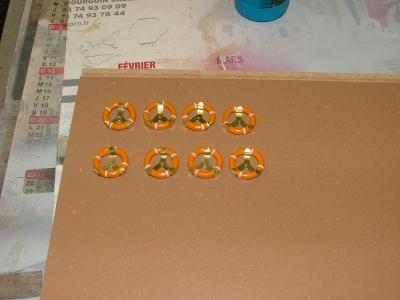

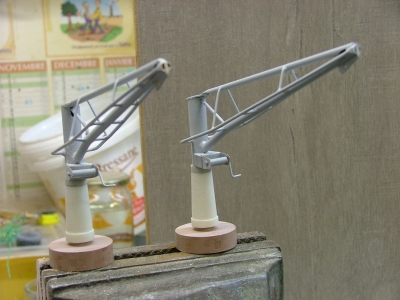

       Grues (en tubes de laiton)                                                                     Bouées en résine et support en laiton

 remorqueur abeille Piriac de bernard CAILLON

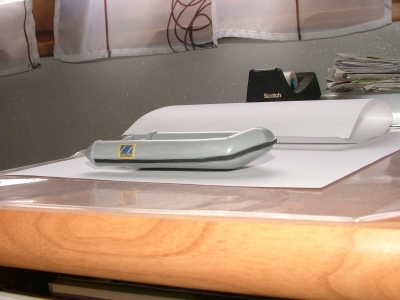

Zodiac (en tube électricien)

 remorqueur abeille Piriac de bernard CAILLON  remorqueur abeille Piriac de bernard CAILLON

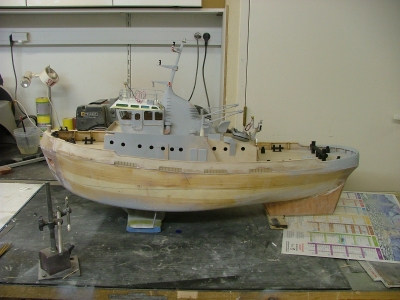

                                                         Montage à blanc avant peinture

 remorqueur abeille Piriac de bernard CAILLON

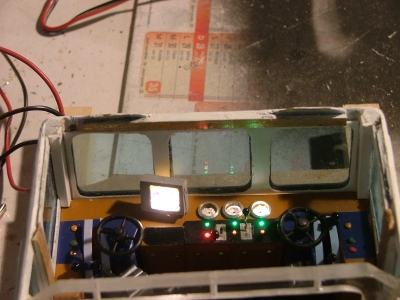

                            Tableau de bord avec éclairage réalisé à l’aide de fibre optique

 remorqueur abeille Piriac de bernard CAILLON  remorqueur abeille Piriac de bernard CAILLON

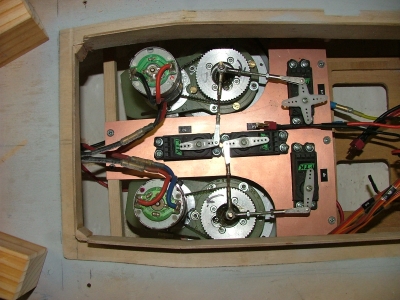

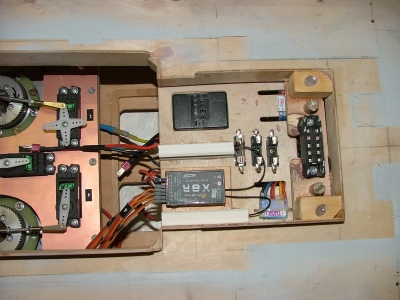

                                                Salle des machines avec platine radio

 remorqueur abeille Piriac de bernard CAILLON

                                                             Vérins du treuil principal

 remorqueur abeille Piriac de bernard CAILLON

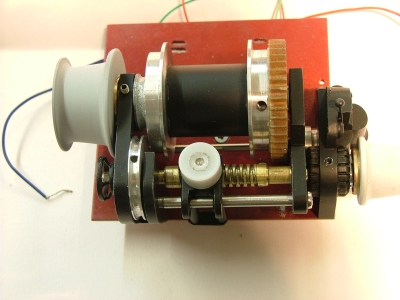

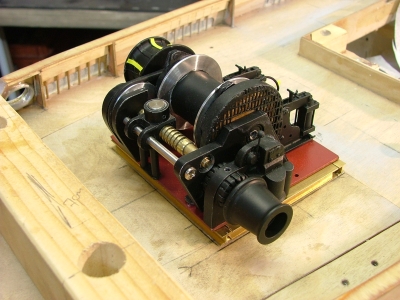

                   Le treuil avec les 2 poupées motorisées séparément, la vis guide câble à 2 pas

 remorqueur abeille Piriac de bernard CAILLON  remorqueur abeille Piriac de bernard CAILLON

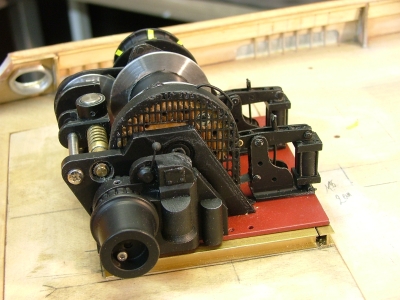

                                                                                                     Le treuil terminé

 remorqueur abeille Piriac de bernard CAILLON

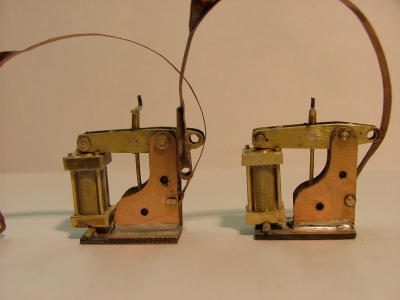

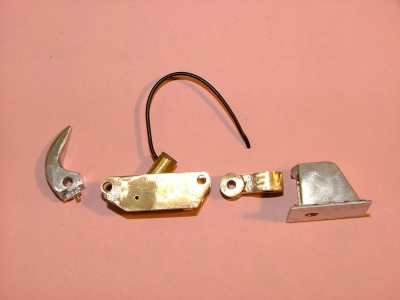

                                                         Réalisation du croc de remorquage

 remorqueur abeille Piriac de bernard CAILLON

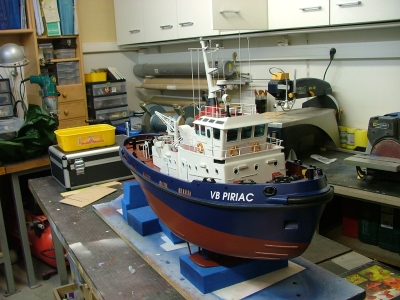

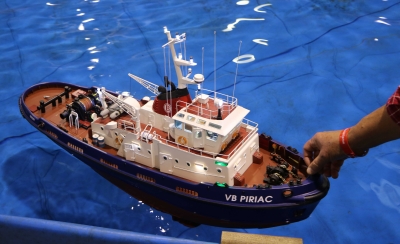

                                                                  Le bateau terminé
