escorteur d'escadre

Constructeur: michel OLLAGNIER



 kersaint de michel OLLAGNIER
mis en service en 1953 , le KERSAINT sera coulé en mai 1986 lors d'un exercice de tir par l'escadre de l'Atlantique

Original

  • Caractéristiques

  • longueur : 128 mètres
  • largeur : 12 mètres
  • tirant d'eau : 5 mètres
  • déplacement : 3850 tonnes
  • propulsion : 2 turbines PARSONS
  • ouissance : 63000 CV
  • vitesse maxi : 32 noeuds
  • équipage : 15 officiers, 87 officiers mariniers, 173 QMM
  • armement : lance missiles Tartar( surface/air) , 6 canons anti aériens
  • 6 tubes lance torpilles, un lance roquettes ASM



Modèle réduit        échelle 1/100 eme

  • Caractéristiques
  • longueur : 1,28 mètre
  • largeur : 12 cm
  • propulsion : 2 moteurs électrique type 500
  • radio : 4 voies

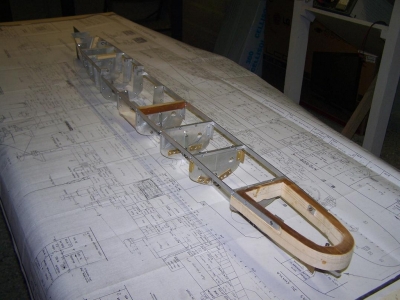

le kersaint de michel OLLAGNIER le KERSAINT est construit en aluminium : assemblage des couples

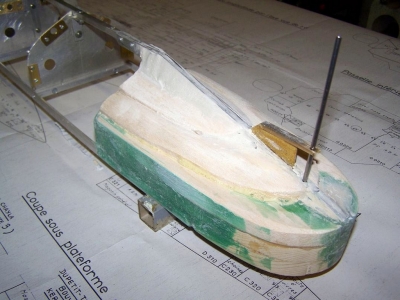

 le kersaint de michel OLLAGNIER réalisation du bloc avant en planchette de chêne sur étrave

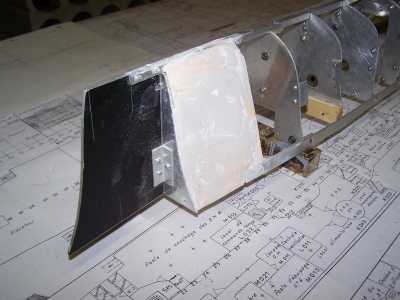

le kersaint de michel OLLAGNIER  le bloc arriere avec passages des lignes d'arbre, et du pivot de gouvernail

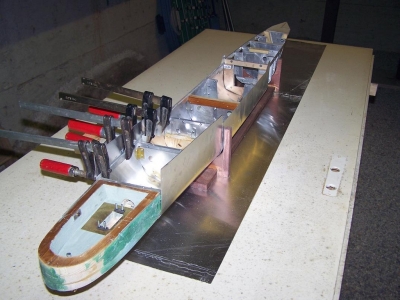

le kersaint de michel OLLAGNIER  pose de la coque aluminium par tronçons collés ( colle bi-composants)

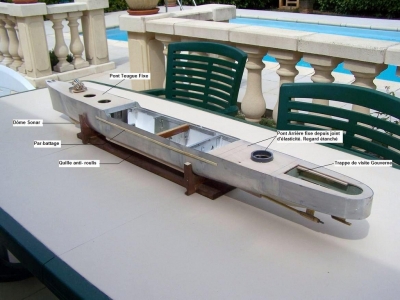

le kersaint de michel OLLAGNIER  la coque terminée

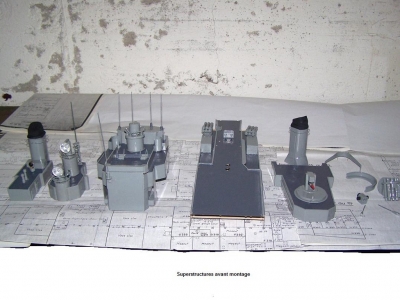

le kersaint de michel OLLAGNIER  réalisation des sous ensembles de superstructures

le kersaint de michel OLLAGNIER  partie centrale assemblée

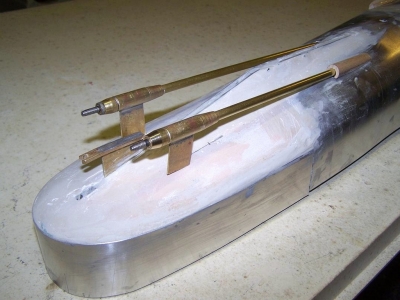

le kersaint de michel OLLAGNIER  réalisation et pose des étambots à la longueur désirée pour la répartition des poids

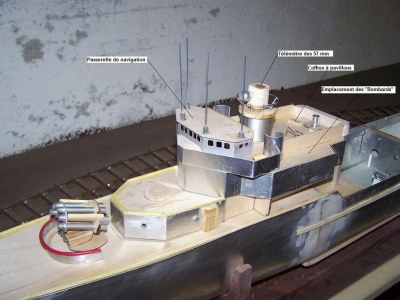

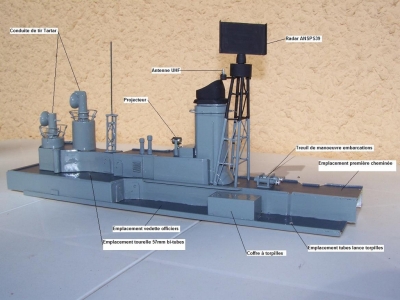

le kersaint de michel OLLAGNIER  vue sur la réalisation des super-structures ( passerelle de navigation)

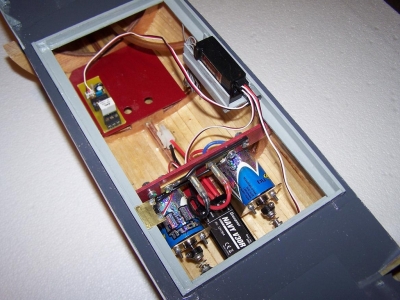

le kersaint de michel OLLAGNIER  début des équipements techniques

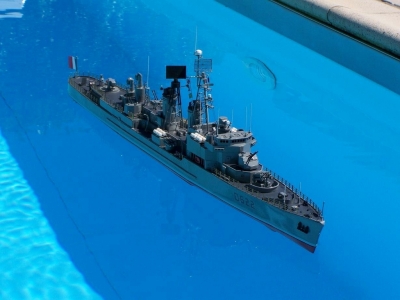

le kersaint de michel OLLAGNIER  essais en piscine avec lestage par une contre quille en plomb

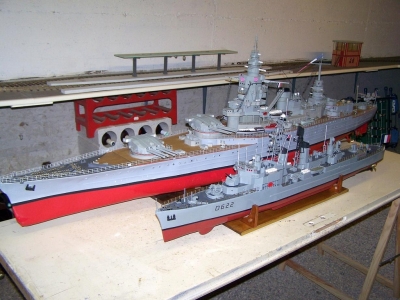

le kersaint de michel OLLAGNIER  le KERSAINT et le DUNKERQUE échelle identique au 1/100eme
