Sur l'Abeille Liberté, j'ai été confronté au problème de perçage pour l'implantation des chandeliers de rambardes situés entre les ponts.

L'espace entre les ponts étant de 40 mm, il m'a fallu créer un petit outillage pour déporter le foret et le placer entre les ponts.

Celui ci est constitué d'un barreau d'alu de 12x12x65 mm percé a ces 2 extrémités pour y installer d'un coté 2 roulements de 3x7 mm et de l'autre 2 roulements de 4x9 mm. Les roulements sont montés superposé 2x2 pour diminuer les efforts sur ceux ci et avoir un meilleur guidage des axes. Ces roulements sont bloqués en axial par 2 vis sans têtes M2.  Attention ne pas oublier de graisser les roulements avant montage de ceux ci

Du coté des roulements de 7x3 mm un axe de  3 mm muni d'une poulie est entrainé par le flexible de la "DREMEL" , de l'autre un axe de 4 mm muni lui aussi d'une poulie de même diamètre sera entrainé par une courroie via la "DREMEL".

Cet axe de 4 mm est percé (pour moi) a 1,2 mm , un foret de 1,2 mm est collé a l'Araldite dans ce perçage.

Il ne reste plus qu'à percer les ponts  ( voir les photos pour une meilleur compréhension)

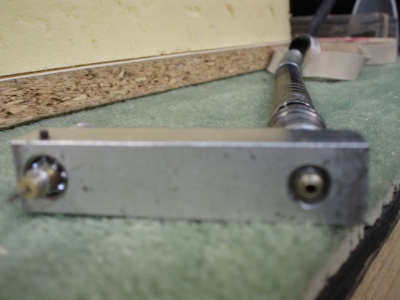

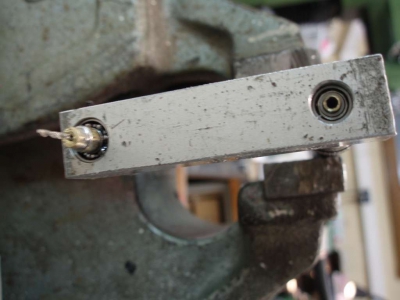

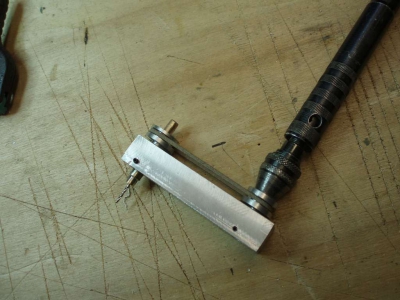

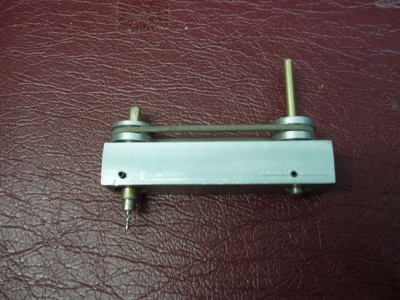

Outillage avec la DREMEL        Outillage avec roulements a billes montés          Outillage avec vis de blocage des roulements        Outillage de perçage ( autre vue )
