Parat : remorqueur portuaire  propulsion Voith-Schneider

Constructeur:

 Robert AHRONIAN

 parat

Remorqueur portuaire à propulsion hélices Voith-Schneider, pouvant manoeuvrer dans toutes les directions

                Construit en 1983 par les chantiers Detlef Hegemann à Hambourg

Original

  • Caractéristiques
  • Longueur : 29,20 mètres
  • largeur :      9,40 mètres
  • propulsion diesel : 2 x 2460 CV
  • traction : 32,2 Tonnes







































Modèle réduit   échelle 1/33e

  • Caractéristiques
  • kit GRAUPNER
  • longueur : 885
  • largeur : 285
  • hauteur : 670
  • tirant d'eau : 75 mm
  • poids 10 kgs
  • propulsion : 2 moteurs Brushless
  •                   2 hélices Voith-Schneider
  • batteries : lipo  4S

  • équipements :

                      Pompe pour les lances incendie

                      Orientation des lances et élévation de la lance centrale

                      Corne de brume, Sirène, Radar

                      Eclairage intérieur/extérieur, signalisations diverses

                      Bruiteur moteurs : Lecteur MP3 radiocommandé

                      Musique d'ambiance : Lecteur MP3 radiocommandé

  • Détection d'eau sonor dans 3 compartiments à l'intérieur de la coque

  • circuits électriques :

  • 75 leds,15 servos, 12 UBEC de1,5 à 16 volts, 6 mini-switch,

  • 4 haut-parleurs, 2 amplificateurs avec volume radiocommandé

  • 3 batteries Lithium Polymère

  • Contacts radiocommandés séparés des batteries pour la propulsion

     et les accessoires

  • Radiocommande :

  •  16 voies utilisées, extensible jusqu'à 32, informations vocales,

  •   2 récepteurs télémétrique de 8 voies.

      Télémétrie: alerte de portée,état de charge des batteries embarquées,

      possibilité température, GPS distance parcourue





 LA CONSTRUCTION

PREPARATION DES SOUS-ENSEMBLES

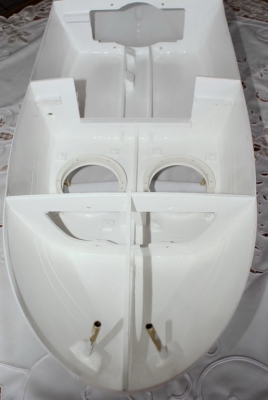

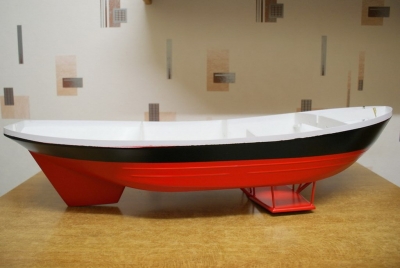

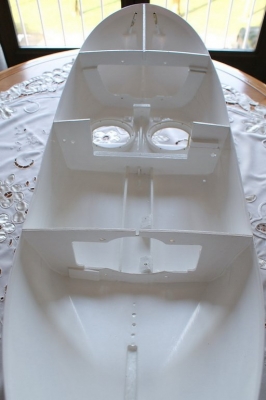

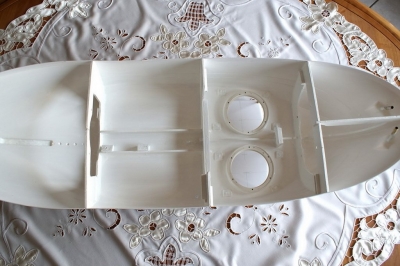

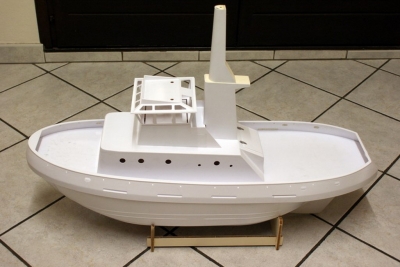

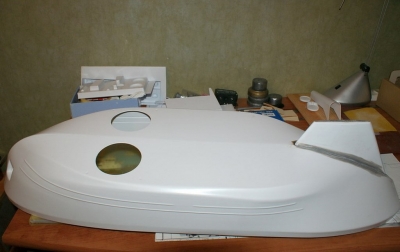

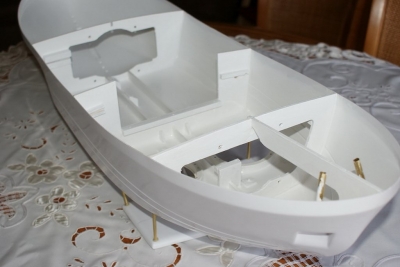

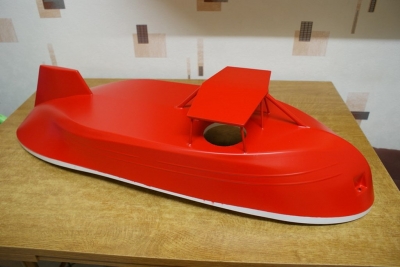

 parat   préparation de la coque du remorqueur

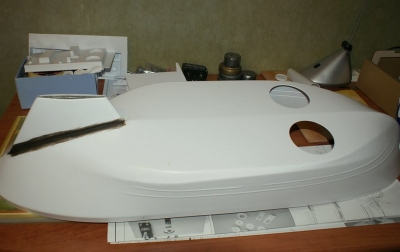

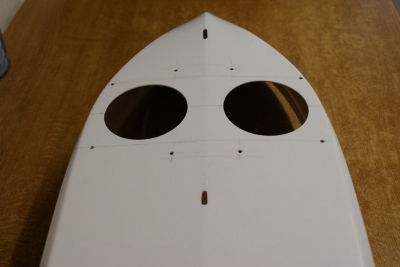

parat  perçage des trous pour les propulseurs

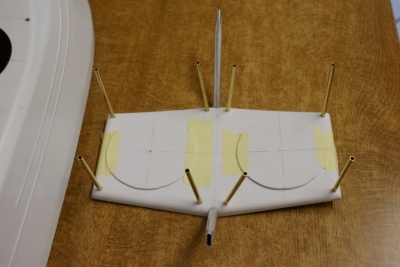

parat  collage de la dérive fixe : à l'intérieur billes de plomb et résine

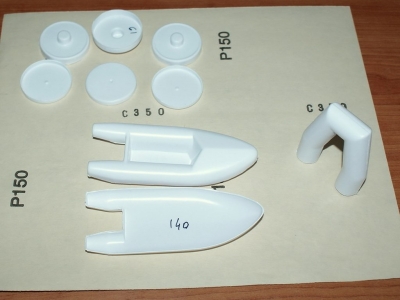

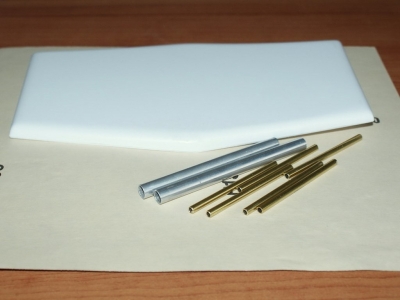

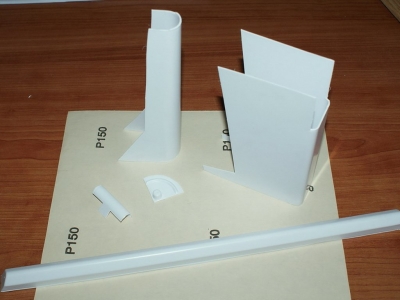

 parat   préparation du carénage et ajustage des supports alu et laiton

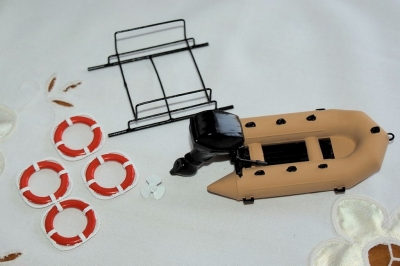

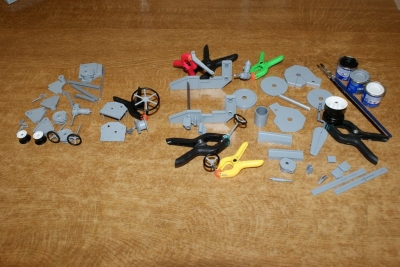

parat  découpage de l'acastillage

 parat  préparation d'une corbeille de lance à incendie

parat assemblage de l'embase des trois corbeilles

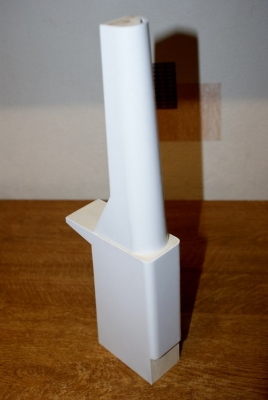

MONTAGE DE LA CHEMINEE

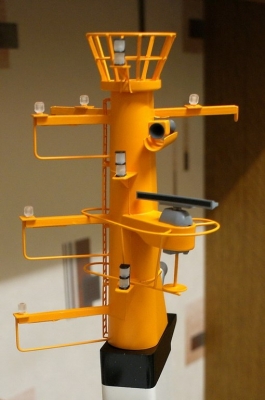

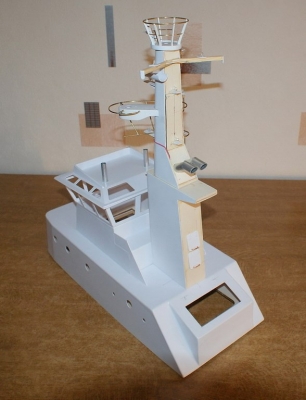

parat  découpe de la cheminée et du mât

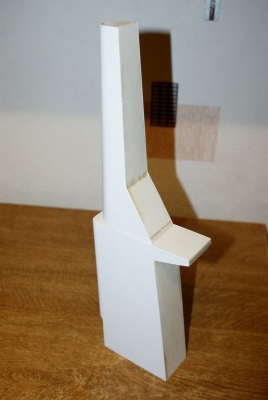

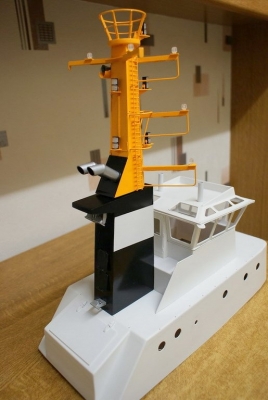

parat  collage de la cheminée et du mât

parat  parat  la cheminée

LES AQUASTILLAGES

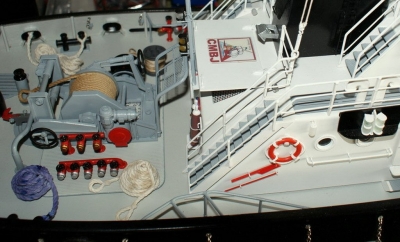

parat  peinture des éléments de treuil et guindeau

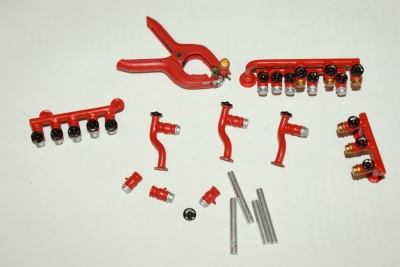

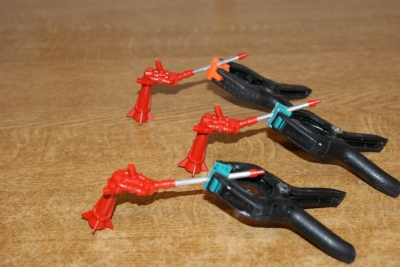

parat  peinture des lances à incendie

MONTAGE DES PROPULSEURS

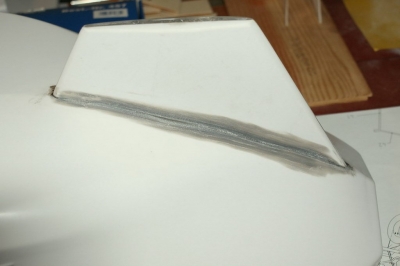

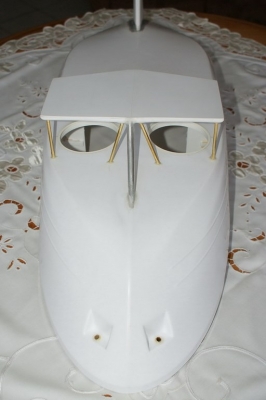

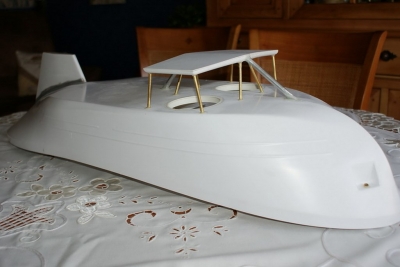

parat  présentation du carénage

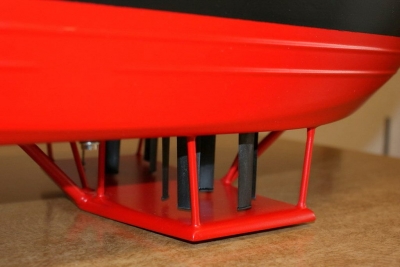

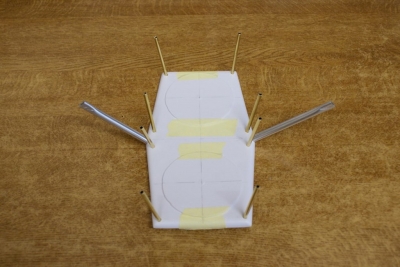

parat  positionnement des supports de carénage

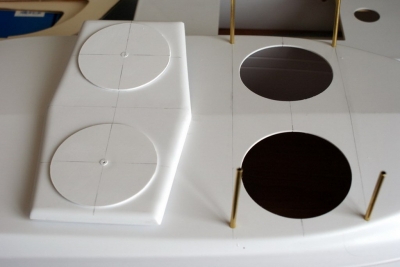

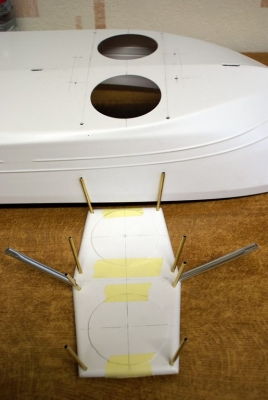

parat  perçage de la coque pour présentation des supports de carénage

parat  positionnement des supports de carénage

parat  présentation avant collage du carénage

MONTAGE DES SUPERSTRUCTURES

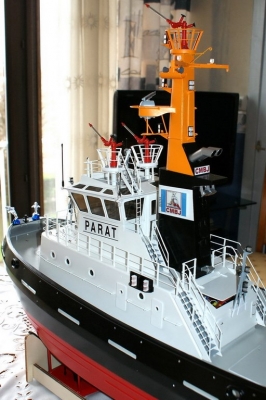

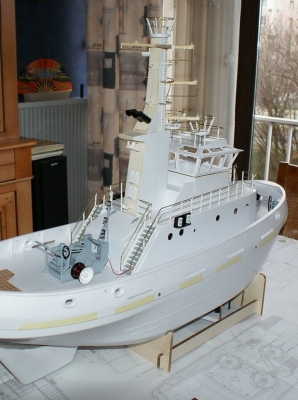

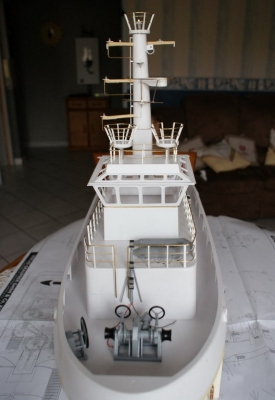

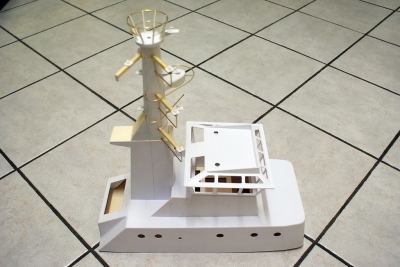

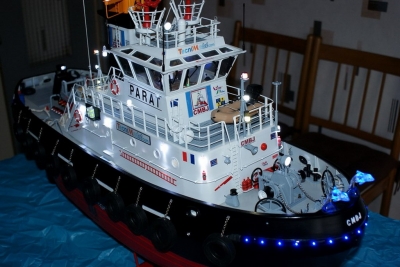

parat  vue d'ensemble

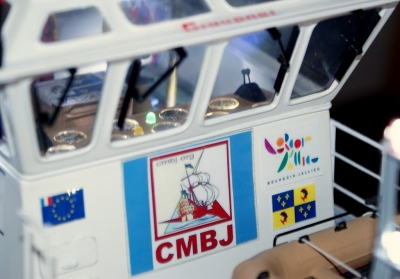

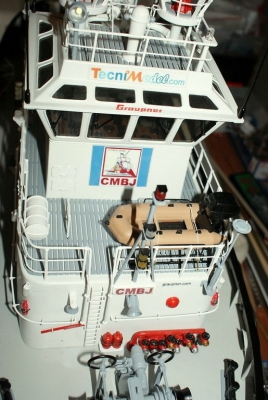

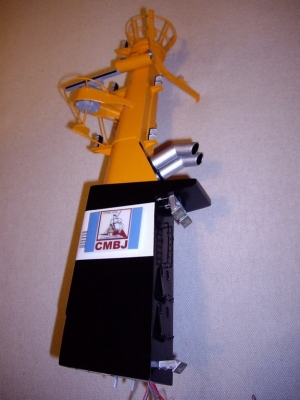

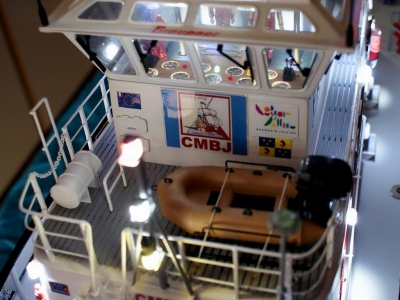

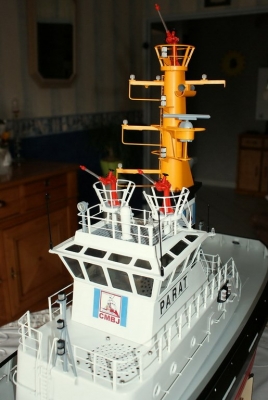

parat     cabine et équipement de la cheminée

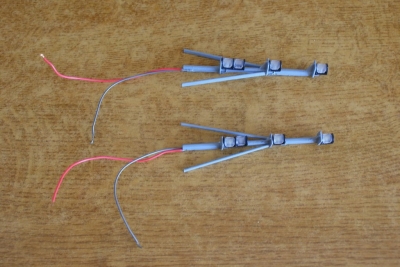

parat  installation des leds du mat

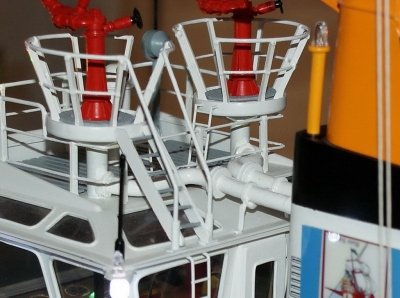

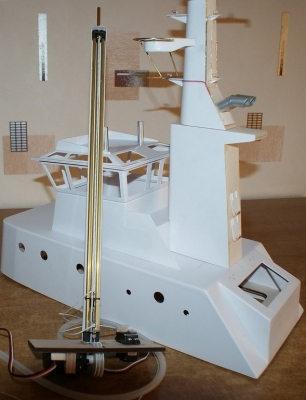

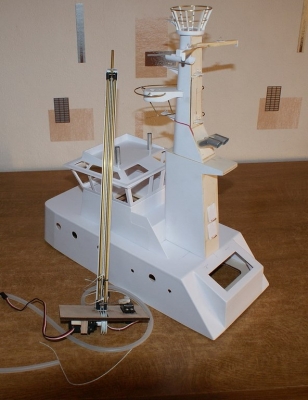

parat  Vue d'ensemble du mécanisme montée,descente et orientation de la lance à incendie



parat  le servo treuil  montée descente et orientation de la lance à incendie

parat   parat  les treuils assemblés

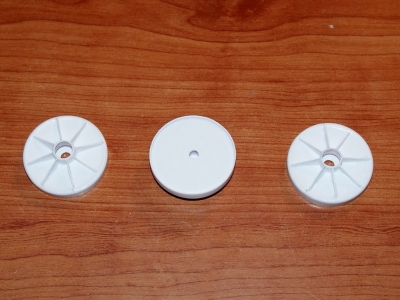

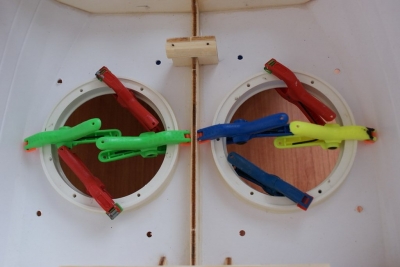

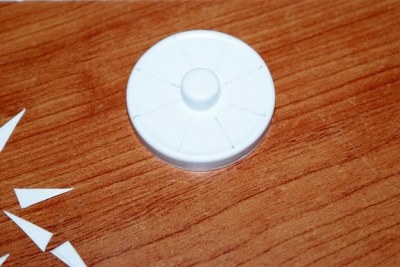

parat  collage des collerettes propulseurs

parat  les petits mats de signalisation avant et arriere

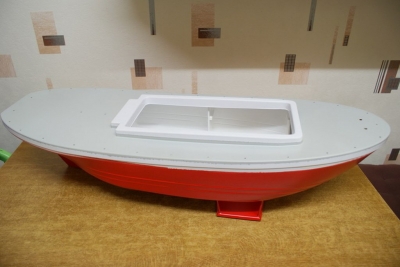

MONTAGE AVANT PEINTURE

parat  réalisation des rambardes

parat

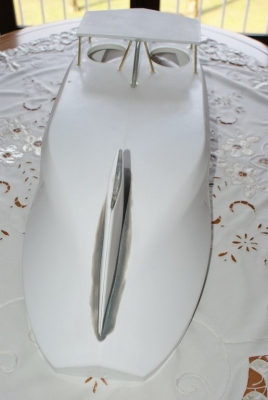

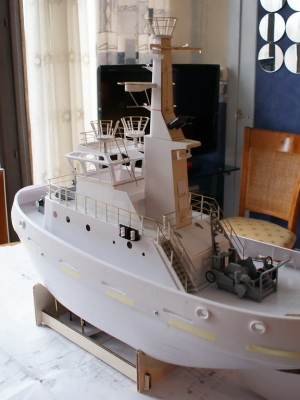

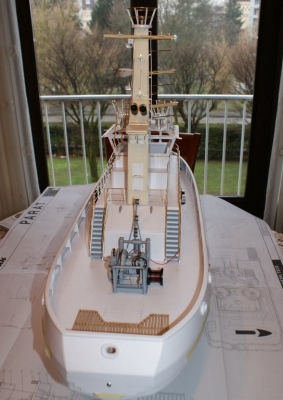

parat  état du modèle avant peinture

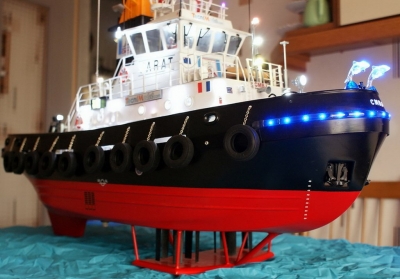

parat babord  parat  proue

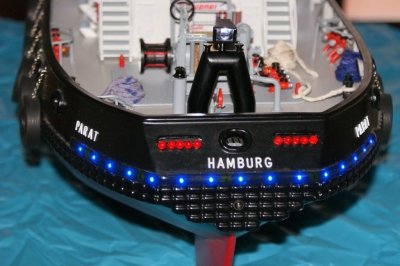

parat  la poupe

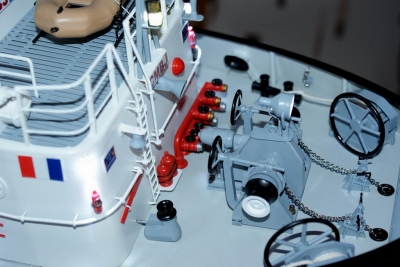

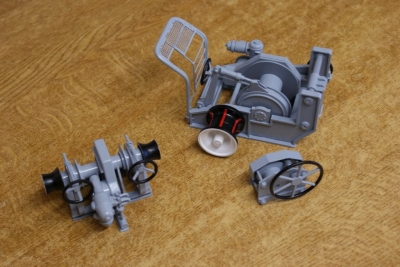

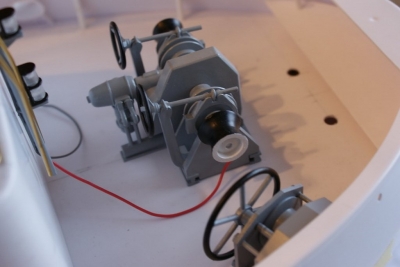

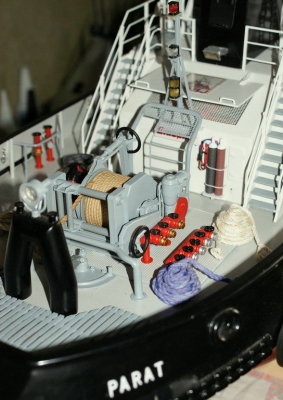

TREUIL DE REMORQUAGE ET GUINDEAU

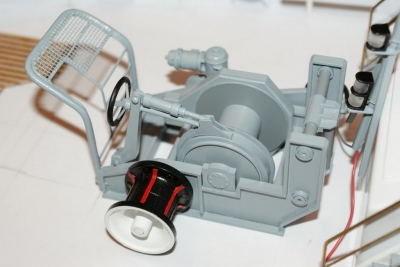

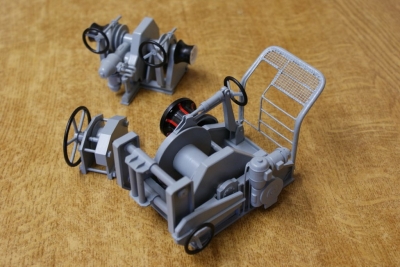

   parat  le treuil de remorquage

parat  le guindeau

MISE EN PEINTURE

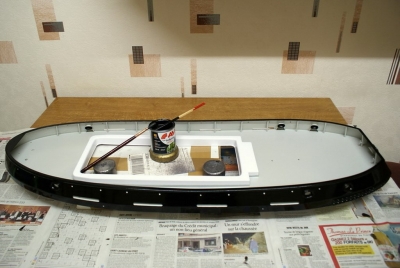

parat  peinture spéciale plastique pour l'intérieur de la coque

parat  parat  parat

parat  parat  parat

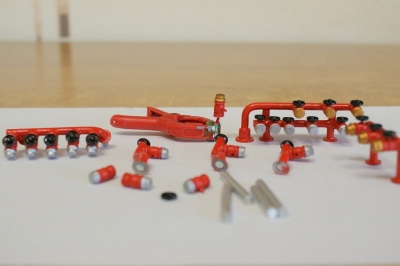

parat  peinture de l'aquastillage

parat  la tuyauterie est confectionnée à partir d'un profil alu (perso)

parat  les poignées de vannes ( perso: boutons pression de couturière)

parat  parat

parat  parat  le pavois

parat  parat  parat  la cheminée

LES PROPULSEURS

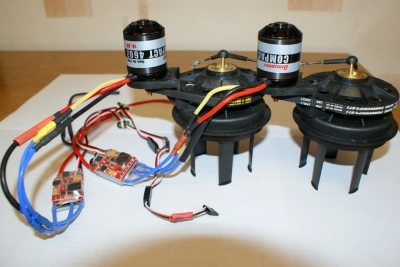

parat  les propulseurs Graupner voith Schneider

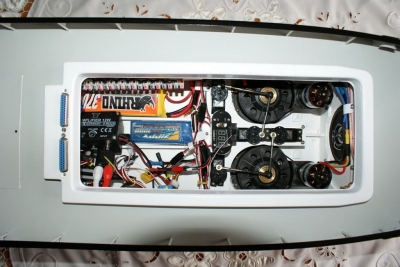

 parat  les propulseurs installés

parat  quatre servo pour la commande des propulseurs

L' ECLAIRAGE

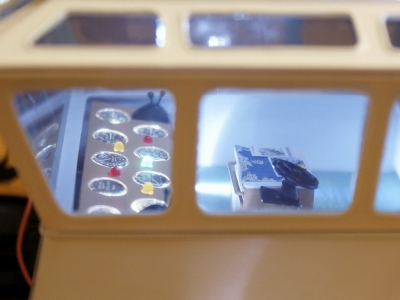

parat éclairage de la timonerie

parat  le pupitre de commande

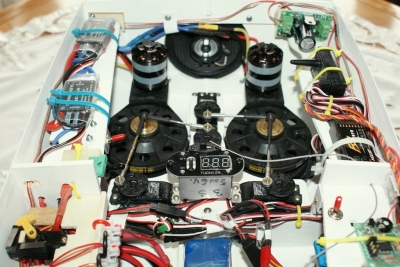

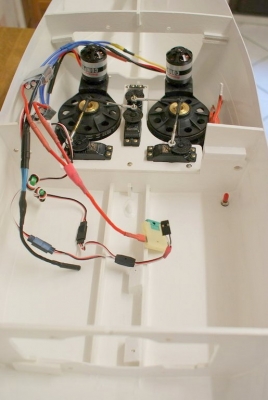

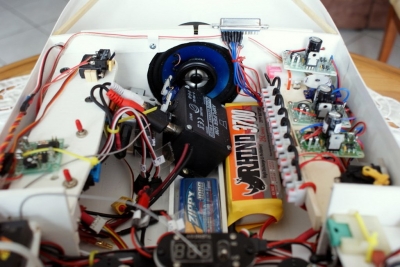

LES INSTALLATIONS ELECTRIQUES INTERIEURES (perso)

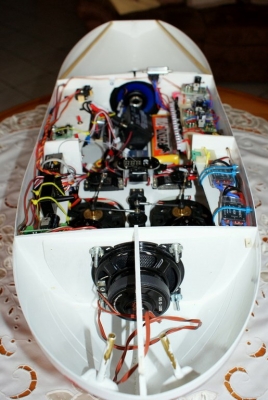

parat  parat  sonorisation : 2 ampli et 4 hauts-parleurs

parat  réglage du volume des amplis avec un servo

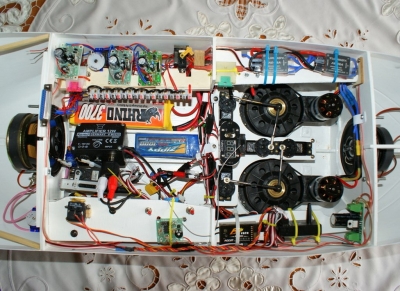

parat  deux récepteurs radio de 8 voies sont nécéssaire pour l'ensemble des fonctions

parat

MONTAGE FINAL

  parat  parat  parat

perçage  du pont pour faire passer le son du haut-parleur de la corne de brume

parat  signalétique de mon fournisseur préféré (perso)

parat  parat

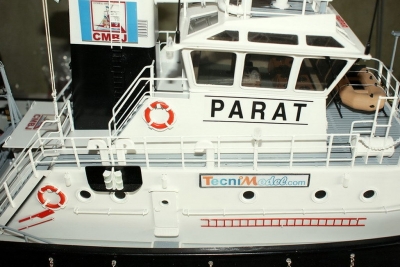

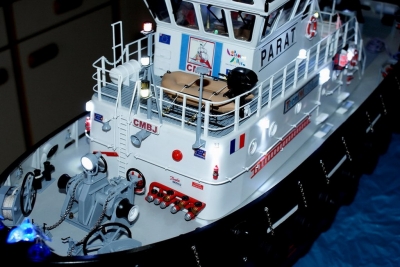

parat  arrière tribord

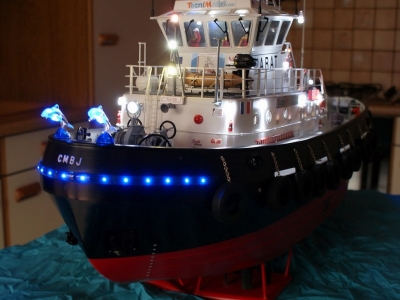

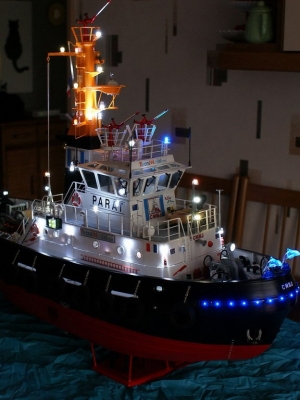

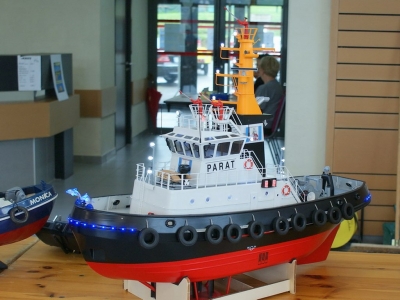

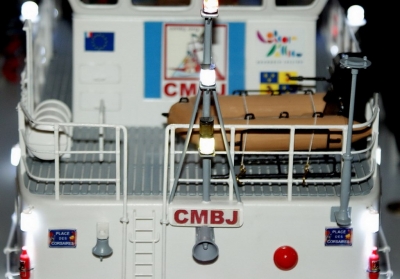

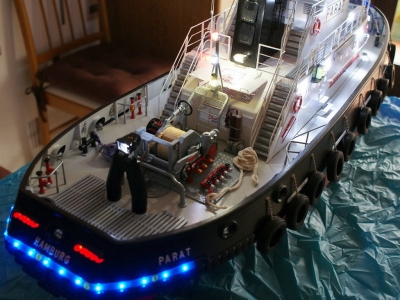

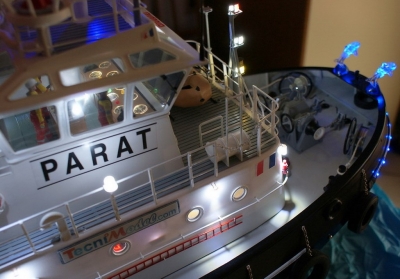

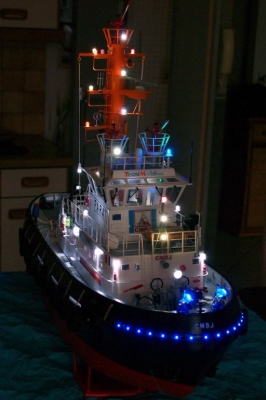

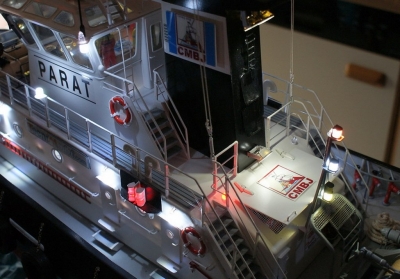

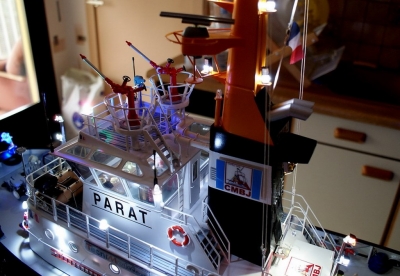

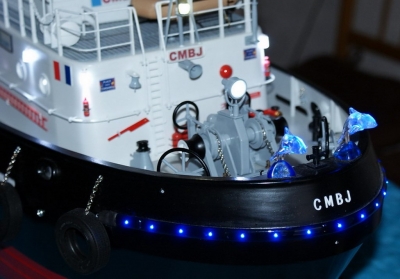

parat paré pour les navigations nocturnes parat

parat

parat  parat

parat  parat

parat  parat

parat

parat  parat

parat  parat

parat  parat

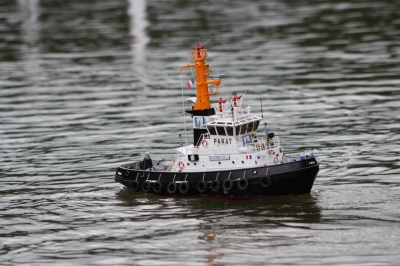

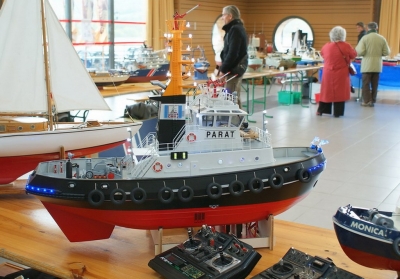

NAVIGATIONS

parat  parat  expo  Paladru (38)  28/04/2013

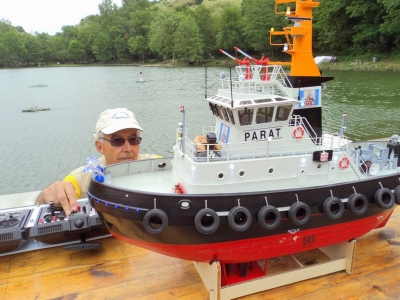

parat  parat  étang de Rosiere 08/09/2013

parat  parat

parat  parat
