 RIMOUSKI



Constructeurs:

Paul SIBERT

Jean Pierre CHARLIER

Bernard CAILLON

Bernard BOURDON



rimouski  bateau de mesures bathimétriques



Description    Le RIMOUSKI est un bateau qui effectuera des mesures bathymétriques  . Il sera utilisé principalement pour la réalisation de cartographies  2D/3D visualisant l'ensablement aux estuaires des rivières côtières en méditerranée





  • bateau construit à la demande d'une entreprise
  • plans CMBJ  après définition d'un cahier des charges
  • poids embarqué : 5 kgs
  • besoin d'une bonne stabilité

Modèle réduit

  • Caractéristiques
  • longueur : 1 mètre
  • largeur :  0,85 mètre
  • motorisation : un  moteur brushless  ROXXY  C4240/12
  • batteries :  2  Lipos 4S/ 4500mah
  • matériel embarqué : une balise GPS   une sonde bathymétrique  enregistreur  wifi
  • poids : à vide 7kgs   en charge 12kgs

 REPORTAGE CONSTRUCTION

rimouski  bateau de mesures bathimétriques  rimouski  bateau de mesures bathimétriques

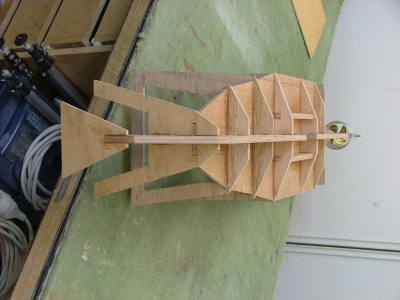

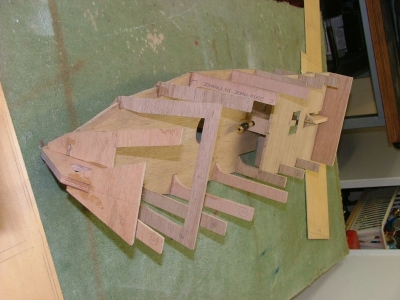

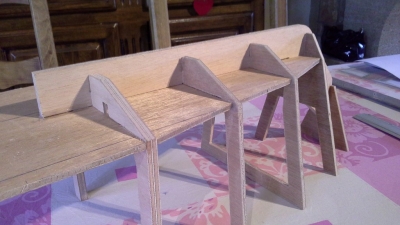

pré-assemblage par double emboitage  couples sur quille et plancher sur couples   ( voir rubrique truc et astuces )

rimouski  bateau de mesures bathimétriques

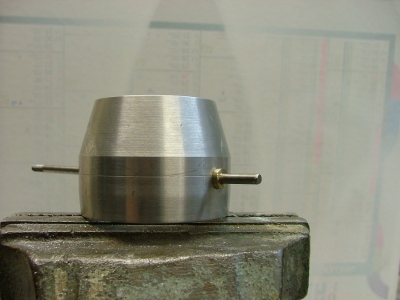

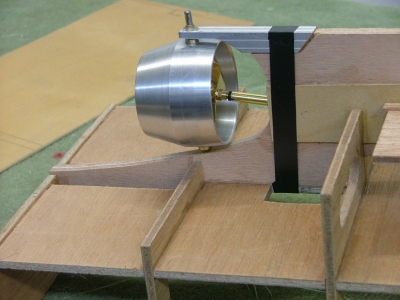

la tuyère :  aluminium

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

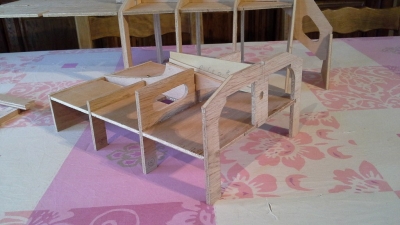

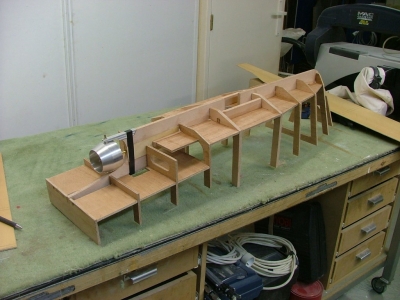

pré-assemblage de l'ensemble                                                              montage de la tuyère et du tube d'étambot

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

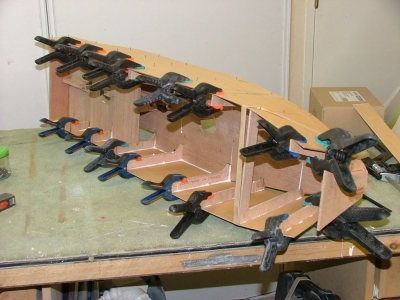

collage  des couples et du plancher

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

habillage des parois   CTP 2mm

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

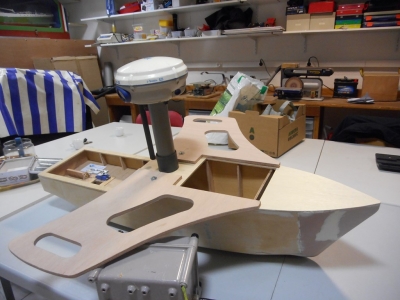

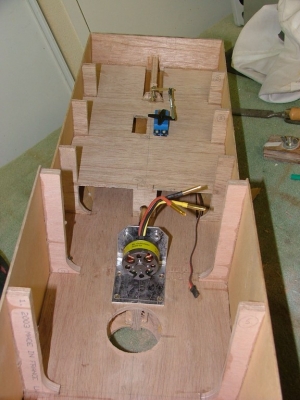

montage du moteur brushless                                      la sonde bathymétrique   la balise GPS       le fourreau support

                                    le tube gris foncé est collé à vie dans le bateau  (araldite)

            la sonde est introduite à l'intérieur du tube gris clair à l'extrémité duquel est fixé la balise GPS .

                     une antenne Wifi  sera implanté ultérieurement pour le transfert des données

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

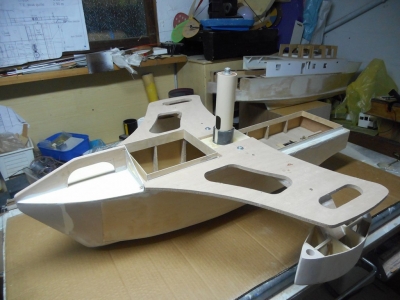

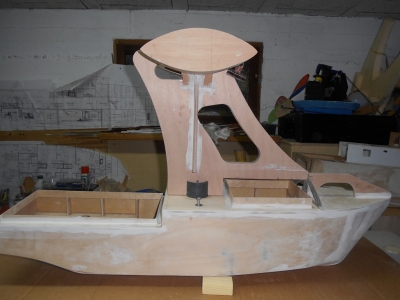

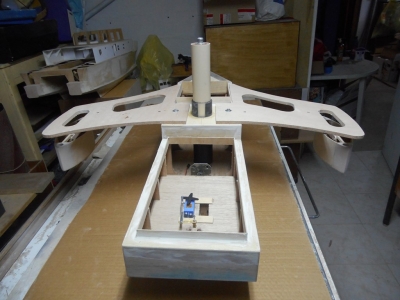

montage du fourreau  central                                                                            réalisation des "ailes " support des flotteurs

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

réalisation des flotteurs

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

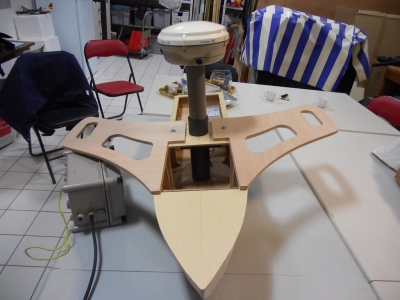

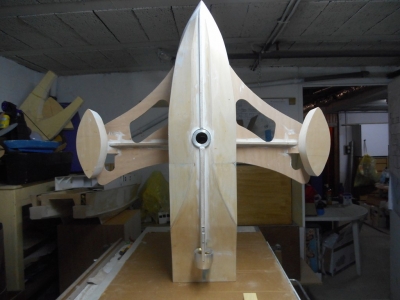

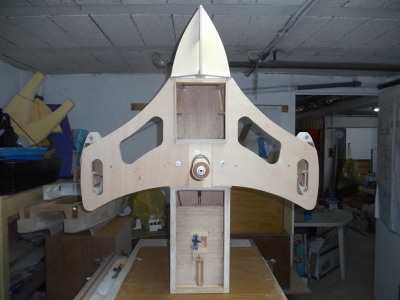

vue de dessous   avant enduction polyester                                                                                     vue de dessus

au centre l'orifice de la sonde de mesure                                                                     au centre la fixation de la balise GPS

rimouski bateau de mesures bathimétriques  rimouski bateau de mesures bathimétriques

                                                                                           ailes en position transport

                                                                les ailes sont démontables facilement  ( une seul vis moletée)

rimouski  bateau de mesures bathimétriques  rimouski  bateau de mesures bathimétriques

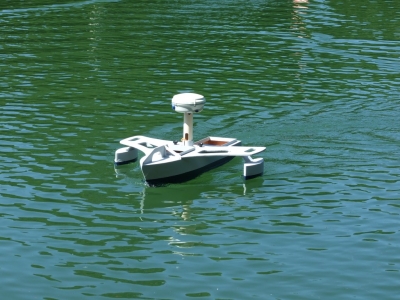

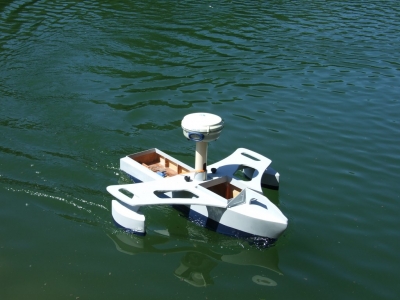

                                                                                 premiers essais de navigation

la stabilité  semble bonne      le moteur offre une bonne réserve de puissance    la tuyère de direction permet un rayon de braquage minimum

                                                                                     bientôt les premières mesures
